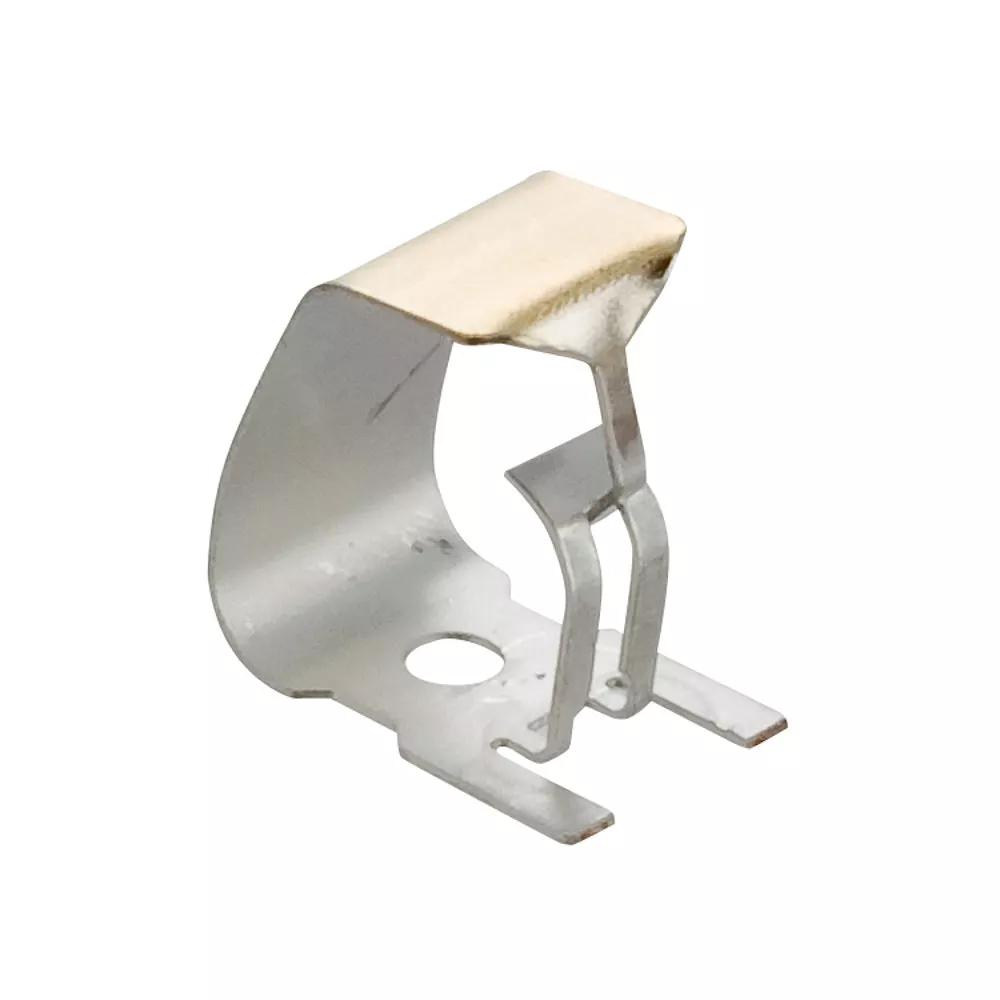

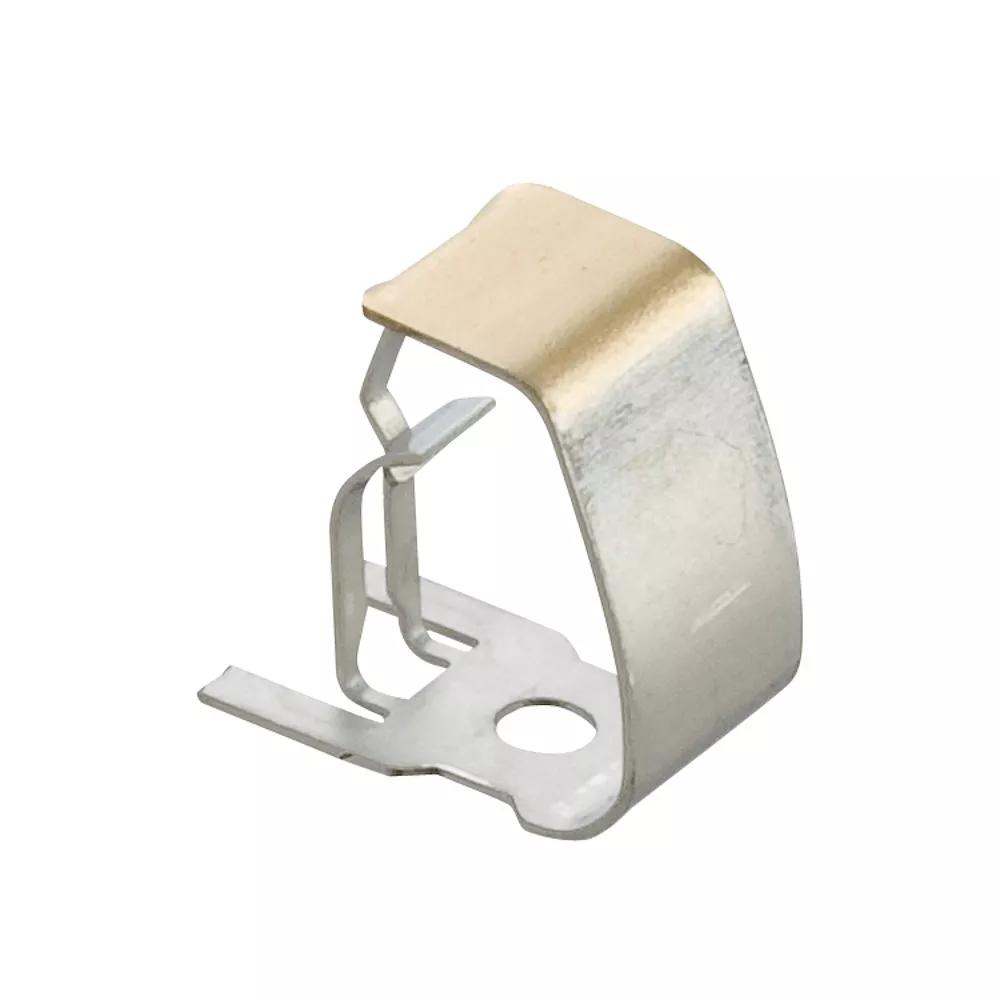

SMT Spring Contact
Accommodates both wiping and sliding actions. Packaged in Tape & Reel for automated placement. Gold finish on contact area, Tin finish on termination.
Protected tip prevents product from hooking.
Free height = 4mm. Working height = 3.4mm, Minimum = 2.8mm.
View Technical Details & Downloads
Checking stock availability...
Check Availability
Related Products
Further Details
Jump To:
Product Characteristics
Materials
Dimensions
Product Information
Technical Documentation
Environmental Compliance
Technical Details
Product Characteristics
Connector Orientation:
Vertical
Country of Origin:
TW
Operating Temperature:
-55°C to +125°C
RoHS Status:
RoHS Compliant (2015/863/EU) with no Exemption required
Current Rating:
5A
Soldering Data:
Max Solder Temperature: 260°C for 10 seconds
Materials
Finish / Plating on Contact Surface:
Gold
Base Material of Contact:
Titanium Copper
Packaging Style:
Tape and Reel
Finish / Plating on Termination:
100% Tin over Nickel
Dimensions
Weight:
0.023g
Dimensions:
4.00 x 2.50 x 4.00
Height of Connector above PCB:
4.00mm
Downloads
SMT Spring Contacts - graph of complete range of heights and compression
Product Training Module - EMC Shielding Spring Contacts (spring fingers + grounding contacts)
Product Datasheet - SPRING CONTACTS: SMT Spring Contacts (EZi)
Technical Drawing / Datasheet - S7041R.pdf
Outgassing data for Harwin products (plastics)
RoHS - S7041-42R
Material composition for S7041-42R product
REACH - Harwin statement including all current SVHCs & Annex XIV & XVII
Environmental Legislation Statement - includes all material legislations
Extended Mineral Reporting Template (EMRT) - Company Summary Statement
Conflict Minerals Reporting Template (CMRT) - Company Summary Statement
