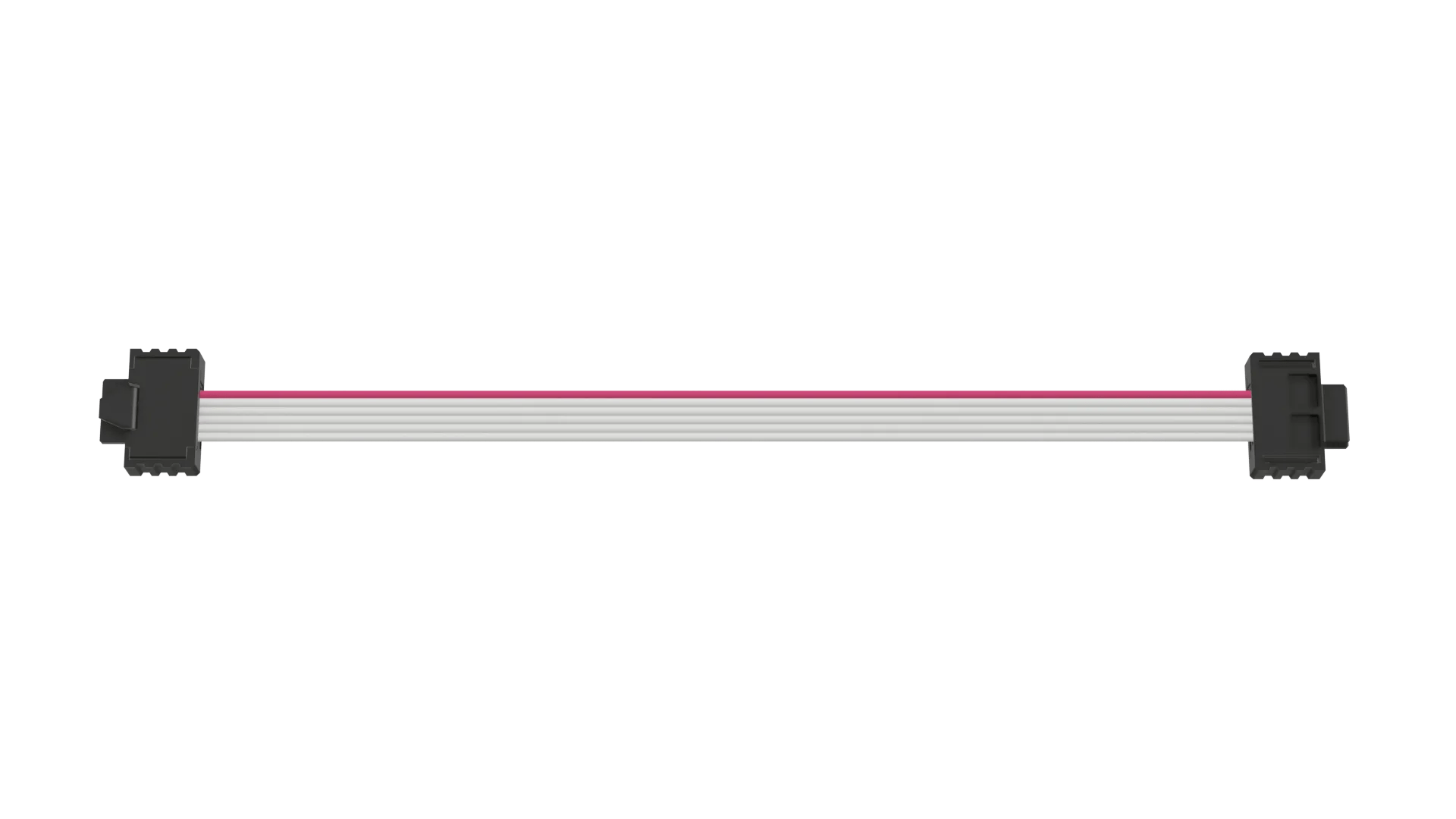

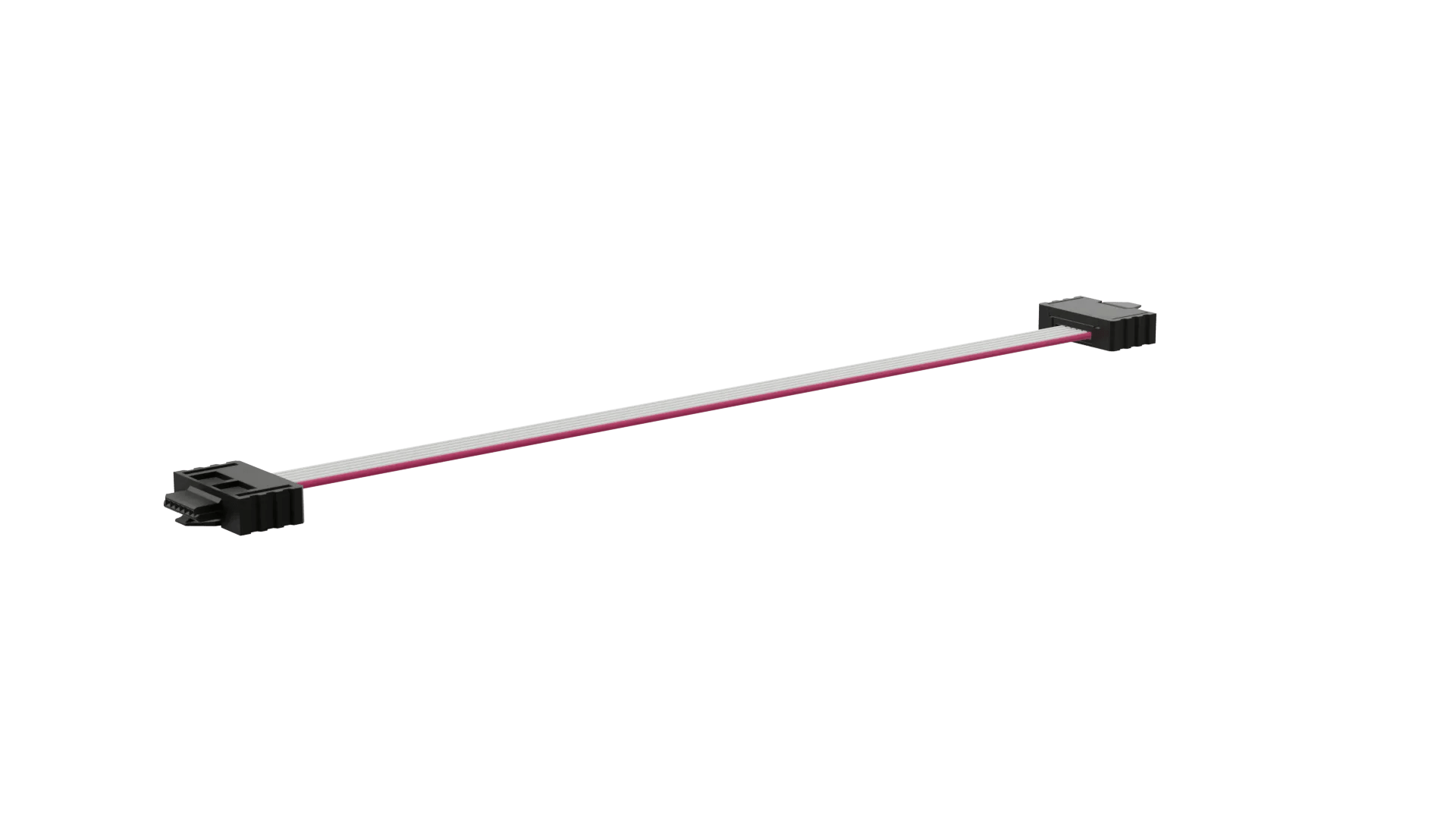

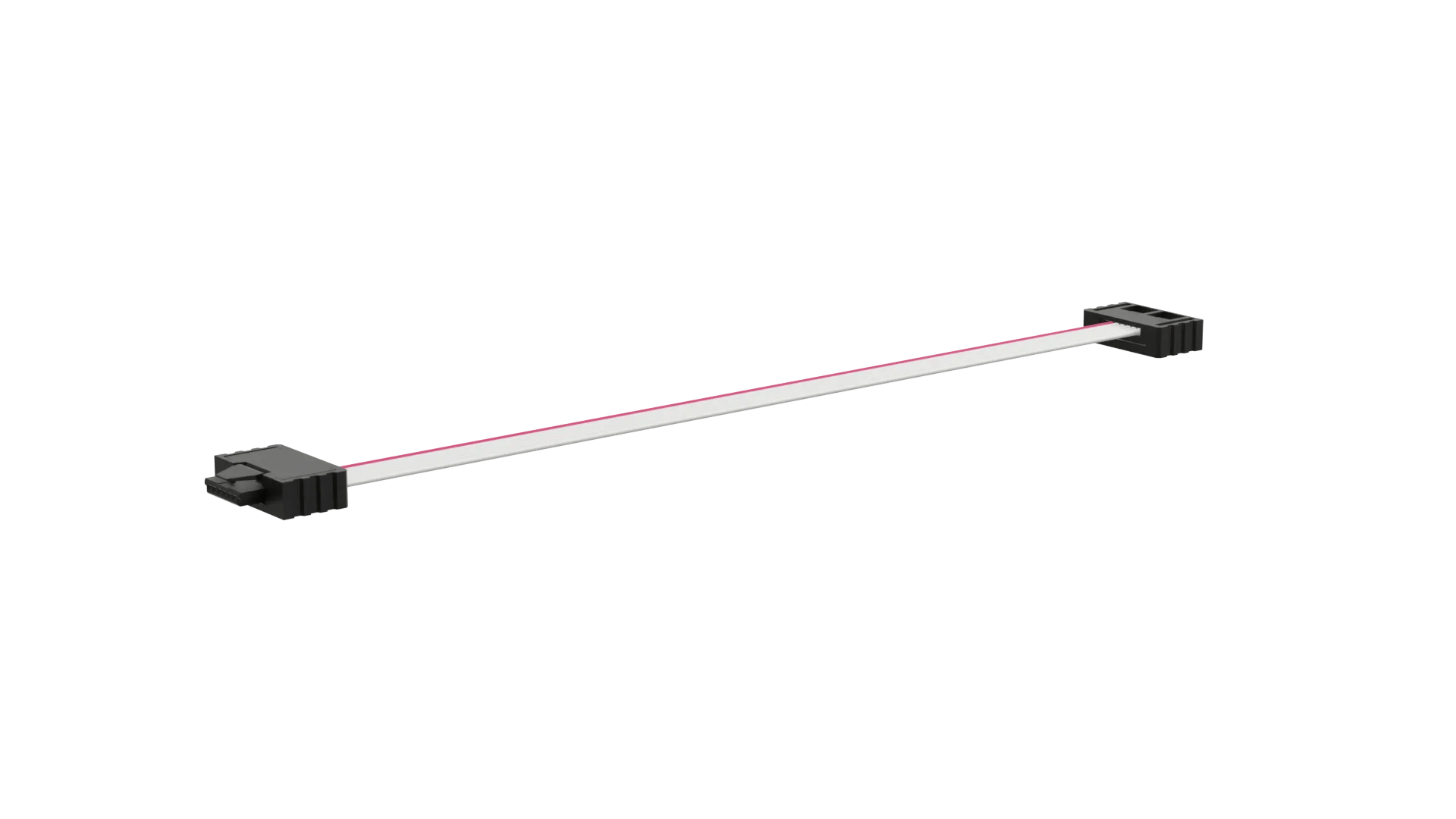

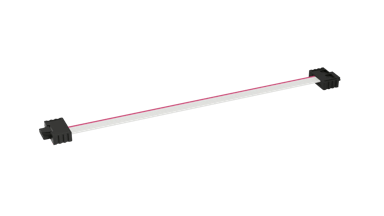

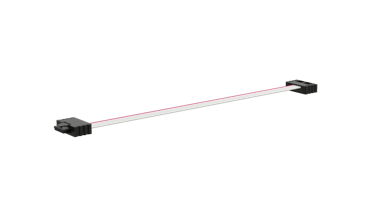

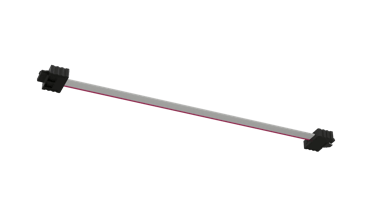

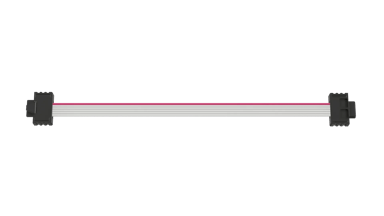

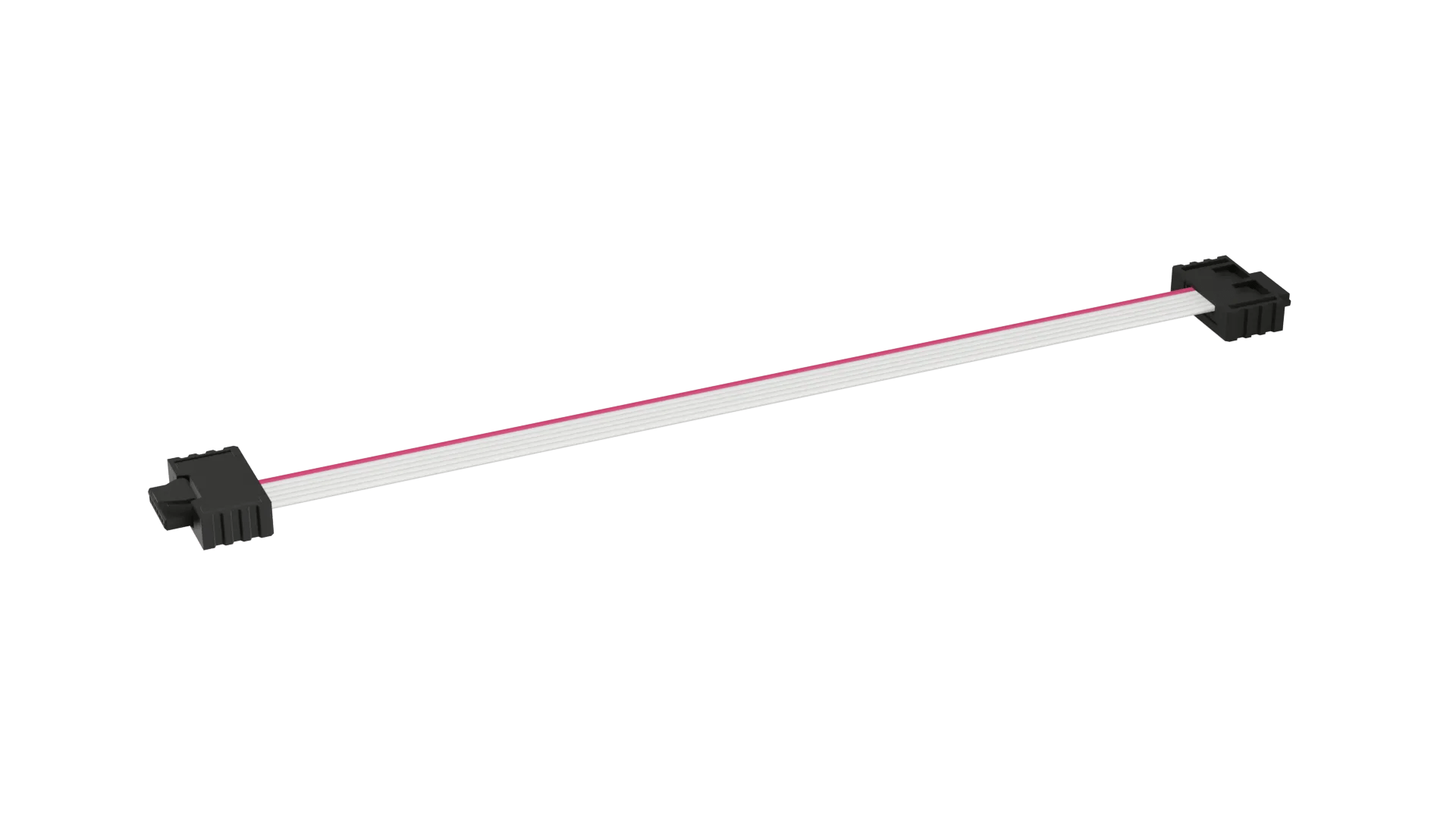

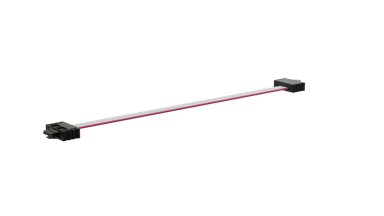

Female-to-Female with UL2678 26 AWG ribbon cable, 300mm (12") long - 6 contacts. Connection is inline with the cable.
Single Row female cable connectors with polarization and shrouding. Latching mechanism for additional mating retention. Gold finish on mating contact area. IDC connection to cable.
For complete pin numbering or pin out information, see Component Specification C047XX.
Checking stock availability...
Technical Drawings & CADs
Jump to technical details
Technical Drawing
View
TraceParts
CAD/ECAD
TraceParts
3D Viewer
SamacSys
3D Model, PCB Symbol & Footprint
Related Products
Further Details
Jump To:
Technical Details
Product Characteristics
Materials
Dimensions
Downloads
Technical Documentation
Product Information
Test Reports
Environmental Compliance
Technical Details
Product Characteristics
End Stackable
No
Latching Style
Built-in Latches
Number of Rows
1
Connector Orientation
Straight
Country of Origin
CN
Side Stackable
No
Number of Signal Contacts
6
Operating Temperature
-20°C to +105°C
RoHS Status
RoHS Compliant (2015/863/EU) with no Exemption required
Current Rating
1.2A max per contact
Soldering Data
Max Solder Temperature: 260°C for 10 seconds
Polarised
Yes
Cuttable
No
Materials
Finish / Plating on Contact Surface
Gold
Housing Material
PPA
Base Material of Contact
Cupro-Nickel
Flammability Rating
UL94V-0
Packaging Style
Bulk/Loose
Finish / Plating on Termination
100% Tin over Nickel
Housing Colour
Black
Dimensions
Contact Pitch
1.27mm (0.05")
Weight
6.396g
Dimensions
328.00 x 18.50 x 5.00
Wire Size
26 AWG
Downloads
Technical Documentation
Technical Drawing Datasheet - M55-400XX42-XXXXA.pdf
C047XX Component Specification - Kontrol M55 Series (1.27mm Pitch Industrial connectors)
Outgassing data for Harwin products (plastics)
Product Information
Product Training Module - Overview Guide to the Kontrol (M55 Series) High Performance range
Product Datasheet - KONTROL: M55 range (BBi)
Test Reports
Test Report HT060 - Kontrol (M55 series) - General (Electrical + Mechanical and Environmental)
Test Report HT064 - Kontrol (M55 Series) - Comparison to competitor product
Environmental Compliance
REACH - Harwin statement including all current SVHCs & Annex XIV & XVII
Conflict Minerals Reporting Template (CMRT) - Company Summary Statement
Extended Mineral Reporting Template (EMRT) - Company Summary Statement
Environmental Legislation Statement
Material composition for M55-400XX42-YYYYA series
RoHS Declaration - M55-4000642-0300A
