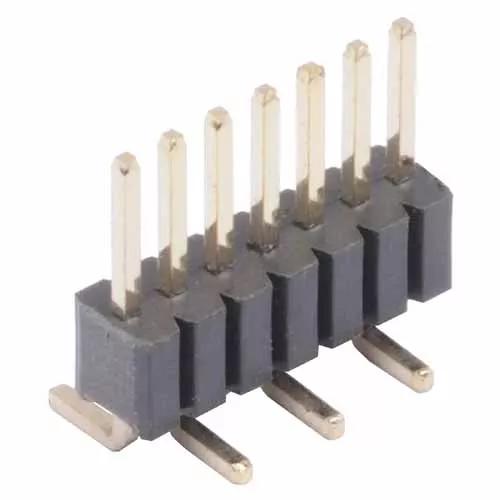

Single Row Surface Mount, 4mm mating pin height - 5 contacts.
Gold finish on contact area and termination. No location pegs.
0.46mm square pin.
Checking stock availability...
Technical Drawings & CADs
Jump to technical details
TraceParts
CAD/ECAD
TraceParts
3D Viewer
SamacSys
3D Model, PCB Symbol & Footprint
Related Products
Further Details
Jump To:
Technical Details
Product Characteristics
Materials
Dimensions
Downloads
Technical Documentation
Product Information
Environmental Compliance
Technical Details
Product Characteristics
End Stackable
No
Mating Pin Size
0.46mm square
Number of Rows
1
Connector Orientation
Vertical
Country of Origin
CN
Side Stackable
No
Number of Signal Contacts
5
Operating Temperature
-40°C to +105°C
RoHS Status
RoHS Compliant (2015/863/EU) with no Exemption required
Current Rating
1A per contact
Soldering Data
Max Solder Temperature: 260°C for 10 seconds
Polarised
No
Cuttable
Yes
Materials
Finish / Plating on Contact Surface
Gold
Housing Material
Polyamide (Nylon) 6T
Base Material of Contact
Brass
Flammability Rating
UL94V-0
Packaging Style
Bulk/Loose
Finish / Plating on Termination
Gold
Housing Colour
Black
Dimensions
Contact Pitch
1.27 x 2.54mm (0.05" x 0.1")
Weight
0.144g
Dimensions
6.35 x 5.00 x 7.77
Height of Connector above PCB
7.77mm
Downloads
Technical Documentation
Technical Drawing / Datasheet - M52-040000PXX45.pdf
C029XX Component Specification - Archer M50 and M52 Series (1.27mm pitch PCB connectors)
Outgassing data for Harwin products (plastics)
Product Information
Catalog page - Archer M52 Specification + Mating Profiles
Product Training Module - Overview Guide to the Harwin Archer range
Product Datasheet - ARCHER: M50 and M52 ranges (BBi)
Environmental Compliance
REACH - Harwin statement including all current SVHCs & Annex XIV & XVII
Conflict Minerals Reporting Template (CMRT) - Company Summary Statement
Extended Mineral Reporting Template (EMRT) - Company Summary Statement
Environmental Legislation Statement
Material composition for M52-040000PXX45 series
RoHS Declaration - M52-040000P0545
