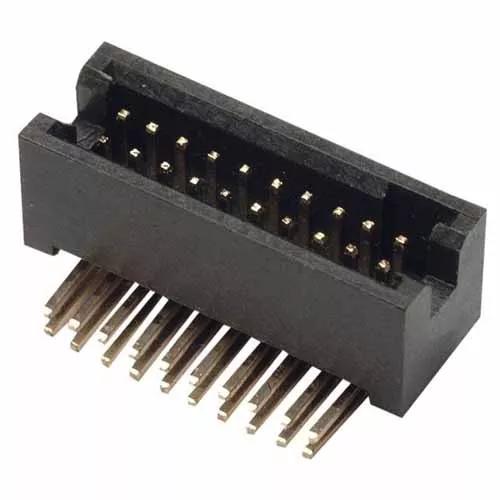

1.27mm (0.05") Pitch PCB Connector - Archer M50 Polarized
Double Row, 2.1mm PC Tail, shrouded and single polarization - 30 contacts (15+15).
Gold finish on contact area and termination.
View Technical Details & Downloads
Checking stock availability...
Check Availability
Related Products
Further Details
Jump To:
Product Characteristics
Materials
Dimensions
Product Information
Technical Documentation
Environmental Compliance
Technical Details
Product Characteristics
End Stackable:
No
Mating Pin Size:
0.4mm square
Number of Rows:
2
Connector Orientation:
Horizontal
Country of Origin:
TW
Side Stackable:
No
Number of Signal Contacts:
30
Operating Temperature:
-40°C to +105°C
RoHS Status:
RoHS Compliant (2015/863/EU) with no Exemption required
Current Rating:
1A per contact
Soldering Data:
Max Solder Temperature: 260°C for 10 seconds
Polarised:
Yes
Cuttable:
No
Materials
Finish / Plating on Contact Surface:
Gold
Housing Material:
LCP
Base Material of Contact:
Copper Alloy
Flammability Rating:
UL94V-0
Packaging Style:
Tube
Finish / Plating on Termination:
Gold
Housing Colour:
Black
Dimensions
Contact Pitch:
1.27mm (0.05")
Weight:
1.101g
Dimensions:
22.25 x 7.67 x 7.75
PC Tail Length:
2.10mm
Height of Connector above PCB:
5.65mm
Downloads
Catalog page - Archer Polarized Specification + Mating Profiles
Product Datasheet - ARCHER: M50 and M52 ranges (BBi)
Product Training Module - Overview Guide to the Harwin Archer range
Technical Drawing / Datasheet - M50-480.pdf
C029XX Component Specification - Archer M50 and M52 Series (1.27mm pitch PCB connectors)
Outgassing data for Harwin products (plastics)
RoHS - M50-4801545
Material composition for M50-480 series
REACH - Harwin statement including all current SVHCs & Annex XIV & XVII
Environmental Legislation Statement - includes all material legislations
Extended Mineral Reporting Template (EMRT) - Company Summary Statement
Conflict Minerals Reporting Template (CMRT) - Company Summary Statement
