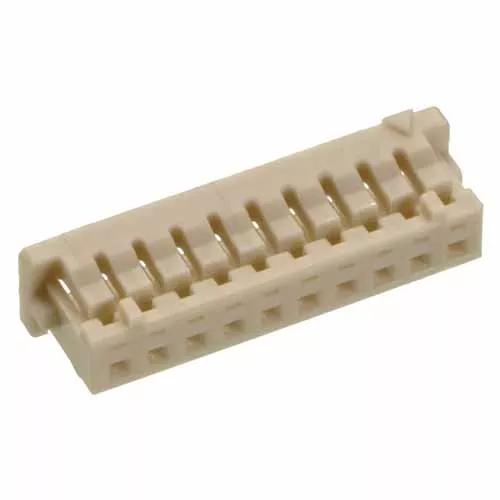

Image may be representative. Refer to the product title for more information.
Single Row female crimp housing - 10 contact.
Bump latches for added retention to mating connector.
Use with crimp contacts M30-1050046, M30-1060046 or pre-crimped contacts M30-90 series.
Checking stock availability...
Technical Drawings & CADs
Jump to technical details
Technical Drawing
View
TraceParts
CAD/ECAD
TraceParts
3D Viewer
SamacSys
3D Model, PCB Symbol & Footprint
Related Products
Further Details
Jump To:
Technical Details
Product Characteristics
Materials
Dimensions
Downloads
Technical Documentation
Product Information
Environmental Compliance
Technical Details
Product Characteristics
End Stackable
No
Mating Pin Size
0.35mm square
Number of Rows
1
Connector Orientation
Straight
Country of Origin
CN
Side Stackable
No
Number of Signal Contacts
10
Operating Temperature
-25°C to +85°C
RoHS Status
RoHS Compliant (2015/863/EU) with no Exemption required
Current Rating
1A per contact
Polarised
Yes
Cuttable
No
Materials
Housing Material
Polyamide (Nylon) 66
Flammability Rating
UL94V-0
Packaging Style
Bulk/Loose
Housing Colour
Natural
Dimensions
Contact Pitch
1.25mm (0.049")
Weight
0.094g
Dimensions
14.15 x 3.20 x 4.00
Downloads
Technical Documentation
Technical Drawing / Datasheet - M30-110.pdf
C025XX Component Specification - M30 Series (1.25mm pitch PCB connectors)
Product Information
Catalog page - M30 Connectors Specification + Mating Profiles
Product Training Module - Overview of the Fine Pitch connectors + 1.25mm pitch and smaller
Product Training Module - Cable Connectors and Assemblies from Harwin
Product Training Module - Cable Products from Harwin
Environmental Compliance
REACH - Harwin statement including all current SVHCs & Annex XIV & XVII
Conflict Minerals Reporting Template (CMRT) - Company Summary Statement
Extended Mineral Reporting Template (EMRT) - Company Summary Statement
Environmental Legislation Statement
Material composition for M30-110 series
RoHS Declaration - M30-1101000
