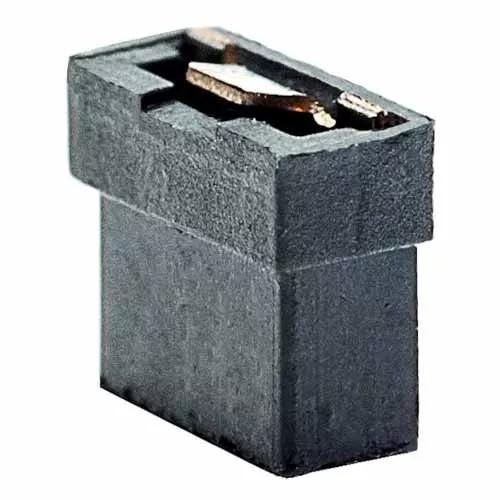

Image may be representative. Refer to the product title for more information.
Open Top jumper socket or shunt, Black housing color, Gold finish.
High-Reliability Multi-Usage, up to 300 operations.
Alternative programming method to DIP switches.
Checking stock availability...
Technical Drawings & CADs
Jump to technical details
Technical Drawing
TraceParts
CAD/ECAD
TraceParts
3D Viewer
SamacSys
3D Model, PCB Symbol & Footprint
Related Products
Further Details
Jump To:
Technical Details
Product Characteristics
Materials
Dimensions
Downloads
Technical Documentation
Product Information
Environmental Compliance
Technical Details
Product Characteristics
End Stackable
Yes
Mating Pin Size
0.5mm square
Number of Rows
1
Connector Orientation
Vertical
Country of Origin
GB
Side Stackable
Yes
Number of Signal Contacts
2
Operating Temperature
-40°C to +85°C
RoHS Status
RoHS Compliant (2015/863/EU) with no Exemption required
Current Rating
2A max at 25°C
Polarised
No
Cuttable
No
Materials
Finish / Plating on Contact Surface
Gold
Housing Material
PBT
Base Material of Contact
Beryllium Copper
Flammability Rating
UL94V-0
Packaging Style
Bulk/Loose
Housing Colour
Black
Dimensions
Contact Pitch
2.00mm (0.079")
Weight
0.07g
Dimensions
3.85 x 1.93 x 3.45
Downloads
Technical Documentation
Technical Drawing / Datasheet - M22-19X.pdf
C013XX Component Specification - M22-19X Series (2.00mm pitch Jumper Sockets)
Outgassing data for Harwin products (plastics)
Product Information
Product Training Module - Overview Guide to the Harwin M20 (2.54mm pitch) and M22 (2mm pitch) ranges
Product Datasheet - INDESS range: M20 and M22 (BBi)
Environmental Compliance
REACH - Harwin statement including all current SVHCs & Annex XIV & XVII
Conflict Minerals Reporting Template (CMRT) - Company Summary Statement
Extended Mineral Reporting Template (EMRT) - Company Summary Statement
Environmental Legislation Statement
Material composition for M22-19X series
RoHS Declaration - M22-1900005
