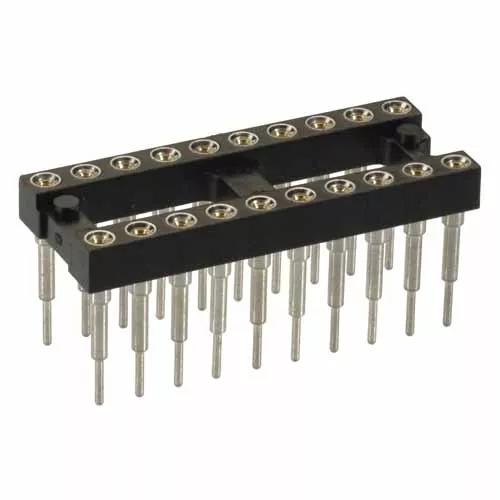

Image may be representative. Refer to the product title for more information.
Extended IC Female/Socket Connector - 28 x contacts in a dual row format. Gold finish on contact area, Tin finish on termination.
15.24mm (0.6") spacing between rows, and 2.54mm (0.1") contact pitch on each row. 8mm height above PCB.
Suitable for a Ø0.40-0.56mm mating pin.
Checking stock availability...
Technical Drawings & CADs
Jump to technical details
Technical Drawing
View
TraceParts
CAD/ECAD
TraceParts
3D Viewer
SamacSys
3D Model, PCB Symbol & Footprint
Related Products
Further Details
Jump To:
Technical Details
Product Characteristics
Materials
Dimensions
Downloads
Technical Documentation
Environmental Compliance
Technical Details
Product Characteristics
End Stackable
Yes
Mating Pin Size
Ø0.5mm
Number of Rows
2
Connector Orientation
Vertical
Country of Origin
CH
Side Stackable
Yes
Number of Signal Contacts
28
Operating Temperature
-55°C to +125°C
RoHS Status
RoHS Compliant (2015/863/EU) with Exemption 6c
Current Rating
1A per contact
Soldering Data
Max Solder Temperature: 260°C for 10 seconds
Cuttable
No
Materials
Finish / Plating on Contact Surface
Gold
Housing Material
PCT
Base Material of Contact
Beryllium Copper contact clip, Brass shell
Flammability Rating
UL94V-0
Packaging Style
Tube
Finish / Plating on Termination
100% Tin over Nickel
Housing Colour
Black
Dimensions
Contact Pitch
2.54mm (0.1")
Weight
2.589g
Dimensions
35.50 x 17.64 x 11.20
PC Tail Length
3.20mm
Height of Connector above PCB
8.00mm
Downloads
Technical Documentation
Technical Drawing / Datasheet - D95XXX.pdf
C004XX Component Specification - 2.54mm pitch Round Pin IC Sockets and Headers
Outgassing data for Harwin products (plastics)
Environmental Compliance
REACH - Harwin statement including all current SVHCs & Annex XIV & XVII
Conflict Minerals Reporting Template (CMRT) - Company Summary Statement
Extended Mineral Reporting Template (EMRT) - Company Summary Statement
Environmental Legislation Statement
Material composition for D95XXX series
RoHS Declaration - D95028-42
